产品展示

现货资源

新闻中心

新闻类别

联系方式

天津金汇来钢铁贸易有限公司
联系人：孙国政张天顺孙凯
电话：022-84891839 84891829
传真：022-26875917
手机：13102009709 13102000179
网址：www.naihoubanxs.com
地址：天津北辰区北仓道钢材市场

Q235NH耐候板

Q235NH耐候板产品由天津耐候板厂家供货商金汇来提供

来源：天津金汇来钢铁贸易有限公司　发布时间： 2025/11/19 11:57:25

本页关键词：Q235NH耐候板，天津耐候板厂家供货商金汇来

Q235NH耐候板是一种常用的低合金高强度耐候钢。

牌号含义
“Q”代表屈服强度，“235”表示钢的下屈服强度下限值为235MPa，“NH”是“耐候”的汉语拼音首位字母。
执行标准
其执行标准为GB/T 4171-2008《耐候结构钢》，钢板的尺寸、外形、重量及允许偏差执行GB/T 709标准。
化学成分
Q235NH耐候板的主要化学成分包括碳（C）≤0.13%、硅（Si）0.10%-0.40%、锰（Mn）0.20%-0.60%、磷（P）≤0.030%、硫（S）≤0.030%、铜（Cu）0.25%-0.55%、铬（Cr）0.40%-0.80%、镍（Ni）≤0.65%。
力学性能
屈服强度：厚度≤16mm时，下屈服强度不小于235MPa；16-40mm时，不小于225MPa；40-60mm及＞60mm时，不小于215MPa。
抗拉强度：为360-510MPa。
断后伸长率：厚度≤16mm时，不小于25%；16-40mm时，不小于25%；40-60mm时，不小于24%；＞60mm时，不小于23%。
弯曲试验：180° 弯曲试验，当厚度≤6mm时，弯心直径为a（钢板厚度）；6-16mm时，弯心直径为2a；＞16mm时，弯心直径为3a。

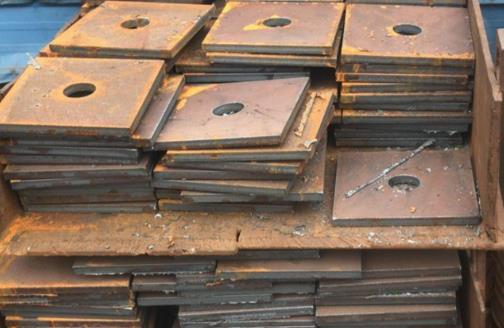

Q235NH耐候板，天津耐候板厂家供货商金汇来

性能特点

耐腐蚀性好：通过添加合金元素，在自然环境中能形成稳定、致密、附着性强的锈层，可显著减缓腐蚀速率，其耐候性是普通碳钢的2-8倍。
焊接性能良好：属于焊接型耐候钢，与高耐候钢相比，具有较好的焊接性能，方便进行各种焊接操作。
具有独特的美学效果：表面形成的红褐色锈层具有粗犷、自然、工业化的独特质感，深受建筑师青睐。
应用领域
建筑与景观领域：常用于建筑外墙、幕墙、景观小品、雕塑、花坛、围墙等，如博物馆、艺术中心的外立面装饰。
交通工程领域：可用于桥梁的桥体结构、护栏，车站、地铁的站台结构、装饰板等。
工业设施领域：如工厂外墙、围挡，煤炭、矿石料场的挡墙、漏斗等也会使用Q235NH耐候板。
生产工艺与交货状态
Q235NHB通常采用转炉或电炉冶炼，且为镇静钢。交货状态以热轧、控轧或正火状态为主。

上一篇: Q235NH耐候板“Q”表示屈服拼音的字母，“235”表示屈服强度为235MPa，“NH”是耐候拼音字母　
下一篇: 没有了

返回顶部
